La mesure
Stores vénitiens
Instructions de mesure
stores intérieurs
Le fonctionnement long et sans problème du volet de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que le diaphragme s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les schémas justificatifs suivants doivent être strictement respectés.
Pose entre parcloses
- A - LARGEUR C'est la largeur de la "lumière" du verre.
- B - HAUTEUR C'est la hauteur de la "lumière" du verre.
- I - Châssis de fenêtre
- II - parclose
- III - Verre
Pose sur parcloses
- A - LARGEUR C'est la largeur du verre avec les parcloses.
- B - HAUTEUR C'est la hauteur du verre avec les parcloses.
- I - Châssis de fenêtre
- II - parclose
- III - Verre

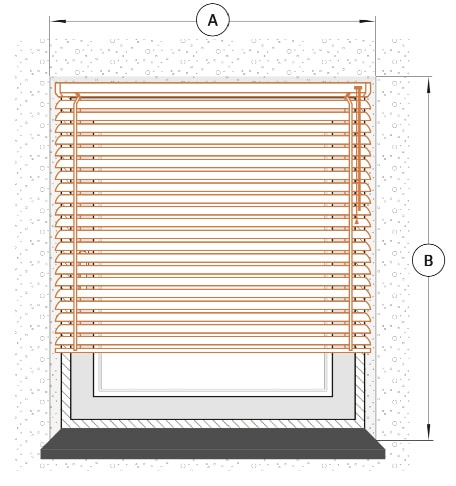

Installation à l'intérieur de l'embrasure de la fenêtre
- A - LARGEUR DE L'ENCOCHE DE LA FENÊTRE Si la largeur de l'encoche n'est pas la même en tous points, il convient de prendre la plus petite dimension de l'encoche. 5 mm est la distance qui doit être soustraite de la largeur de l'embrasure de la fenêtre afin d'installer librement les stores.
- B - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE Si la hauteur de l'encastrement n'est pas la même en tout point, il convient de prendre la plus petite dimension de l'encastrement. 5 mm est la distance qui doit être soustraite de la hauteur de l'embrasure de la fenêtre afin d'installer librement les stores.
* Le mécanisme supérieur des stores mesure environ 2 cm de haut (si vous avez choisi des stores avec des lames de 50 mm, le mécanisme supérieur fera 5 cm de haut).
* N'oubliez pas qu'après avoir enroulé le store, la hauteur du mécanisme augmentera de l'épaisseur du paquet de lamelles, ce qui, dans certains cas, peut gêner l'ouverture de la fenêtre.
* La hauteur des paquets de lamelles se trouve dans les descriptions des stores.
Montage mural
- A - LARGEUR STORE
- B - HAUTEUR STORE
- C - LARGEUR DE L'ENCASTREMENT DE LA FENÊTRE
- D - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE
Utilisez cette option si vous souhaitez installer les stores au mur. Nous suggérons que le volet soit environ 8 à 10 cm plus large et 8 à 10 cm plus haut que le renfoncement de la fenêtre, de sorte qu'il n'y ait pas d'espace.
* Le mécanisme supérieur des lamelles prend environ 2 cm de hauteur (si vous avez choisi des persiennes avec des lamelles de 50 mm, le mécanisme supérieur aura une hauteur de 5 cm).
Installation non invasive sur le châssis de la fenêtre
- A - LARGEUR C'est la largeur du verre avec les parcloses.
- B - HAUTEUR C'est la hauteur du châssis de la fenêtre
- I - CADRE DE FENÊTRE
- II - PARGLISSE
- III - LE VERRE
*Toutes les dimensions sont données en millimètres
Stores romains
Instruction de mesure
Stores romains
Le fonctionnement long et sans problème du volet de fenêtre dépend non seulement de la haute qualité de ses performances, mais également de son ajustement et de son montage corrects. Pour que l'iris s'adapte parfaitement, l'endroit choisi doit être correctement et soigneusement dimensionné.
Les dessins suivants dans l'auxiliaire doivent être strictement respectés.
Installation dans l'embrasure de la fenêtre
- A - LARGEUR DE L'ENCASTREMENT DE LA FENÊTRE Si la largeur de l'espace en tous points n'est pas égale, alors la plus petite dimension de l'espace doit être la même. 5 mm est la distance qui doit être retirée de la largeur de l'embrasure de la fenêtre pour une installation libre sur le store.
- B - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE Si la hauteur de la cavité en tous points n'est pas égale, alors la plus petite dimension de la cavité doit être la même. 5 mm est la distance qui doit être éloignée de la hauteur de l'embrasure de la fenêtre pour une installation libre sur le store.
Montage sur le cadre de la fenêtre - option non invasive
- A - LARGEUR C'est la largeur du verre avec les parcloses
- B - HAUTEUR C'est la hauteur du haut vers le bas du cadre.
Montage mur/plafond
- A - LARGEUR ROULEAU C'est la largeur totale des stores. Il ne faut pas oublier que le store était plus large que le renfoncement de la fenêtre, min. 5-8 cm pour qu'il n'y ait pas de lumière après l'avoir quitté.
- B - ROULEAU DE HAUTEUR C'est la hauteur totale des stores. Enroulé, le store bateau atteint une hauteur de 22 à 35 cm selon sa longueur.
- C - LARGEUR DE L'ENCASTREMENT DE LA FENÊTRE
- D - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE
* Toutes les dimensions sont en millimètres
* Lorsqu'il est enroulé, le store atteint une hauteur de 22 à 35 cm, selon la longueur du store.
Modèles disponibles
Modèle 2
Store enrouleur à armatures rondes * (4 mm)
dans une bande horizontale transparente. Colis 23 cm
Modèle 3
Store à armatures rondes * (3 mm)
dans l'envers du tissu. Colis 21 cm
Stores verticaux
Instructions de mesure Stores verticaux (verticale)
Le fonctionnement long et sans problème de la couverture de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que l'ouverture s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
Boulonné - évidement de fenêtre
- A - LARGEUR D'ENCASTREMENT DE FENÊTRE Si la largeur d'encastrement n'est pas la même en tous points, il convient de prendre la plus petite dimension d'encastrement. 5 mm est la distance qui doit être soustraite de la largeur de l'embrasure de la fenêtre afin d'installer librement les stores.
- B - HAUTEUR D'ENCASTREMENT DE FENÊTRE Si la hauteur d'encastrement n'est pas la même en tous points, il convient de prendre la plus petite dimension d'encastrement. 5 mm est la distance qui doit être soustraite de la hauteur de l'embrasure de la fenêtre afin d'installer librement les stores.
Boulonné - mur ou plafond
- A - LARGEUR VOLET
- B - HAUTEUR DU VOLET
- C - LARGEUR DE L'ENCASTREMENT DE LA FENÊTRE 100 mm est la distance suggérée qui doit être ajoutée à la largeur de l'encastrement de la fenêtre pour éviter les espaces.
- D - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE 100 mm est la distance suggérée qui doit être ajoutée à la largeur de l'évidement de la fenêtre pour éviter les espaces.
*Toutes les dimensions sont données en millimètres.
Stores plissés
stores vénitiens
instructions de mesure
Le fonctionnement long et sans problème de la couverture de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que l'ouverture s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
Pose entre les parcloses
- A - LARGEUR C'est la largeur de la "lumière" du verre (sans le joint).
- B - HAUTEUR C'est la hauteur de la "lumière" du verre (sans le joint).
- I - CADRE DE FENÊTRE
- II - PARGLISSE
- III - LE VERRE
*Le pli travaille à la lumière du verre dans l'espace entre les parcloses. (Lors de la prise de cote, mesurer la dimension du verre SANS JOINTS) prendre la dimension du VERRE uniquement ! cela permettra au pli de fonctionner correctement et librement.
Installation non invasive sur le châssis de la fenêtre
- A - LARGEUR C'est la largeur du verre avec les parcloses.
- B - HAUTEUR C'est la hauteur du châssis de la fenêtre
- I - CADRE DE FENÊTRE
- II - PARGLISSE
- III - LE VERRE
*Toutes les dimensions sont données en millimètres
MINI Rollo
Instructions de mesure Store enrouleur MINI
Le fonctionnement durable et sans problème du store dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que le store s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
MINI suspendu
- A - LARGEUR C'est la largeur du verre avec les parcloses. Nous prenons la mesure aux endroits où la parclose se connecte au cadre de la fenêtre. La largeur A est la largeur du tissu.
- B - HAUTEUR C'est la hauteur entre le bord supérieur du cadre de la fenêtre et l'endroit où la parclose est reliée au cadre de la fenêtre.
- I - Châssis de fenêtre
- II - Parclose
- III - Verre
*Toutes les dimensions sont données en millimètres
• Tuyau – cote A +4 mm
• Tissu – dimension A
• Barre de poids - dimension A
Stores enrouleurs MGS, MGII, MAXI
Instructions de mesure Store enrouleur MG, MGS
Le fonctionnement long et sans problème du volet de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que le diaphragme s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
Boulonné - évidement de fenêtre
- A - LARGEUR DE L'ENCOCHE DE LA FENÊTRE Si la largeur de l'encoche n'est pas la même en tous points, il convient de prendre la plus petite dimension de l'encoche. 5 mm est la distance à soustraire de la largeur de l'embrasure de la fenêtre pour une installation libre du store enrouleur.
- B - WYSOKOŚĆ WNĘKI OKIENNEJ Si la hauteur de l'évidement n'est pas la même en tous points, il convient de prendre la plus petite dimension de l'évidement. 5 mm est la distance à soustraire de la hauteur de l'embrasure de la fenêtre pour une installation libre du store enrouleur.
Boulonné - mur ou plafond
- A - LARGEUR DU TISSU DE STORE
- B - HAUTEUR STORE
- C - LARGEUR DE L'ENCASTREMENT DE LA FENÊTRE
- D - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE
Utilisez cette option si vous souhaitez installer le store au mur. Nous suggérons que le store soit environ 8 à 10 cm plus large et 8 à 10 cm plus haut que le renfoncement de la fenêtre, afin qu'il n'y ait pas d'espace.
*Le mécanisme supérieur du store prend environ 8 cm de hauteur
*Toutes les dimensions sont données en millimètres
Algorithme dimensionnel
• Tuyau – cote A +4 mm
• Tissu – dimension A
• Barre de poids - dimension A
Stores enrouleurs pour cadre de fenêtre
Instructions de mesure Store enrouleur MICRO
Le fonctionnement long et sans problème du volet de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que le diaphragme s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
Vissé - évidement de fenêtre
Si vous avez des parcloses inhabituelles, par exemple "arrondies", merci de les indiquer dans le champ "Modèle" lors de la commande ! nous préparerons pour vous des bandes de guidage spéciales qui adhèrent parfaitement à la surface arrondie des parcloses. (voir photo ci-dessous)
profil guide vitrageCLASSIQUE
profil guide vitrageARRONDI
- A - LARGEUR C'est la largeur du verre avec les parcloses. (Nous prenons la mesure aux endroits où la parclose rejoint le cadre de la fenêtre).
- B - HAUTEUR C'est la largeur du verre avec les parcloses. (Nous prenons la mesure aux endroits où la parclose rejoint le cadre de la fenêtre).
- C - LARGEUR DE VERRE DIMENSION AUXILIAIRE
*Le store enrouleur MICRO fonctionne à la lumière du verre dans l'espace entre les parcloses. (Lorsque vous prenez la dimension, veuillez fournir la troisième dimension auxiliaire, qui est la largeur de l'ouverture du verre uniquement, mesurez la dimension du verre SANS JOINTS) nous prenons la dimension du VERRE uniquement ! cela permettra un fonctionnement correct et libre du volet roulant. La dimension auxiliaire est indiquée dans le champ supplémentaire sous les dimensions.
- I - Châssis de fenêtre
- II - parclose
- III - Verre
*Toutes les dimensions sont données en millimètres
Auvents de terrasse
Instructions de mesure Stores de terrasse
Le fonctionnement long et sans problème du volet de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que le diaphragme s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les schémas justificatifs suivants doivent être strictement respectés.

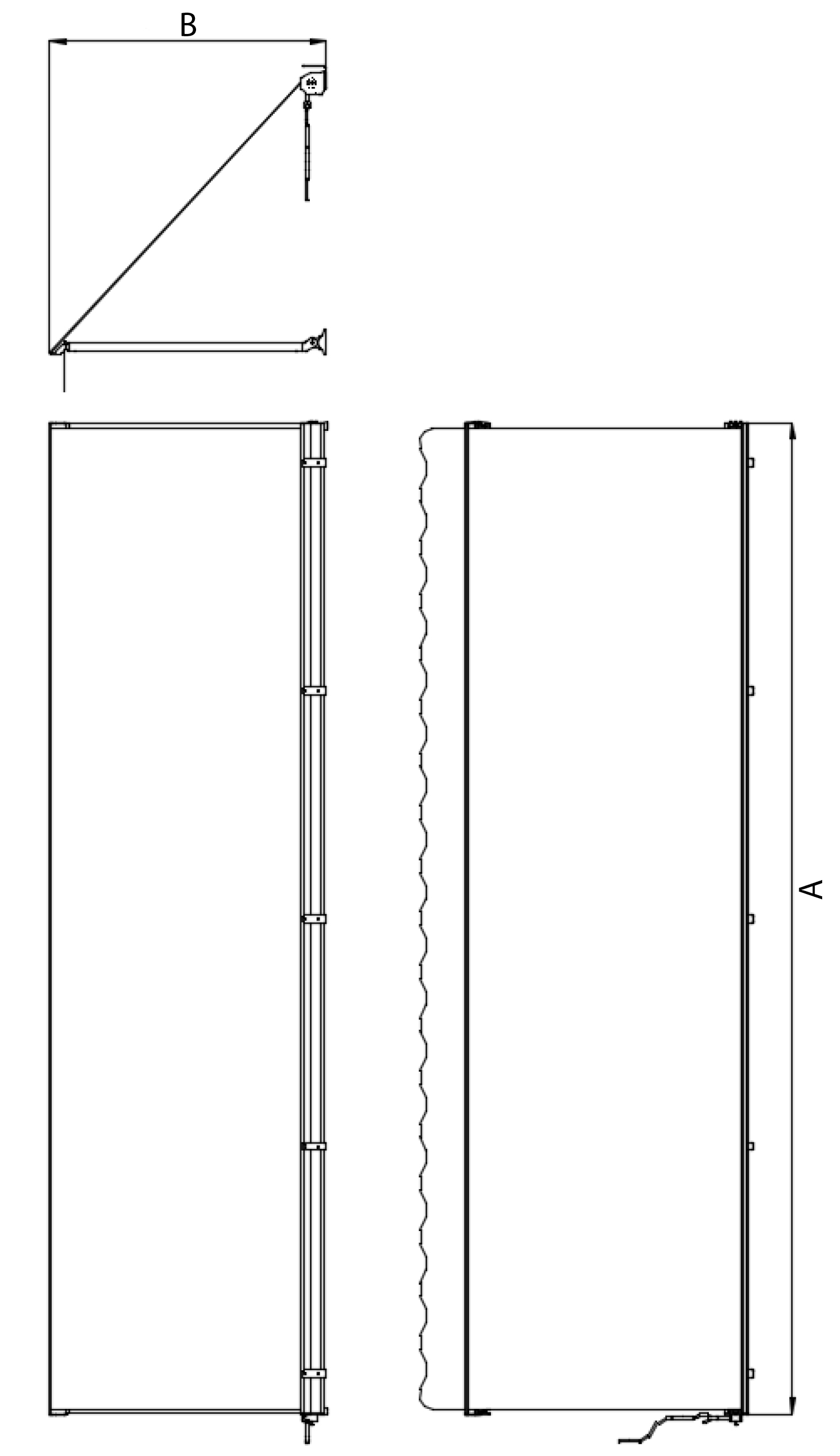

Store de terrasse - vue de face
Store de terrasse - vue latérale- A - LARGEUR AUVENT
- B - PORTÉE DE L'AUVENT

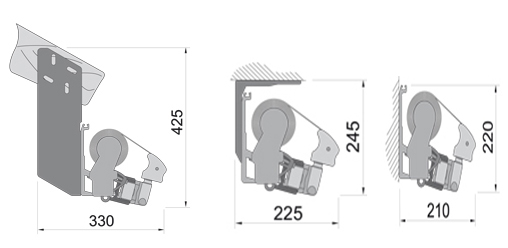

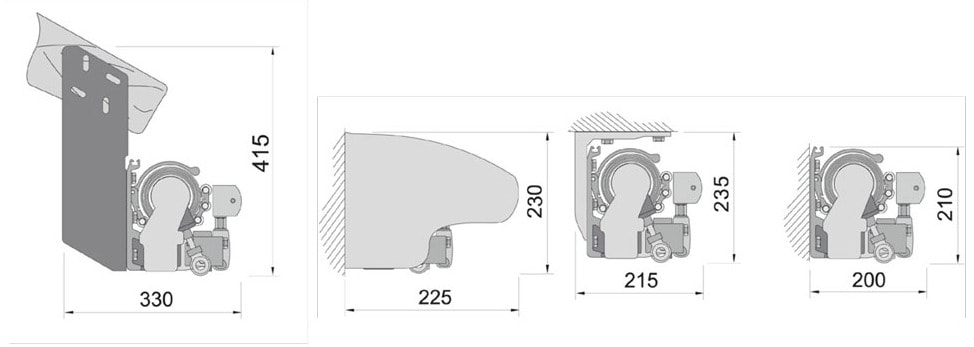

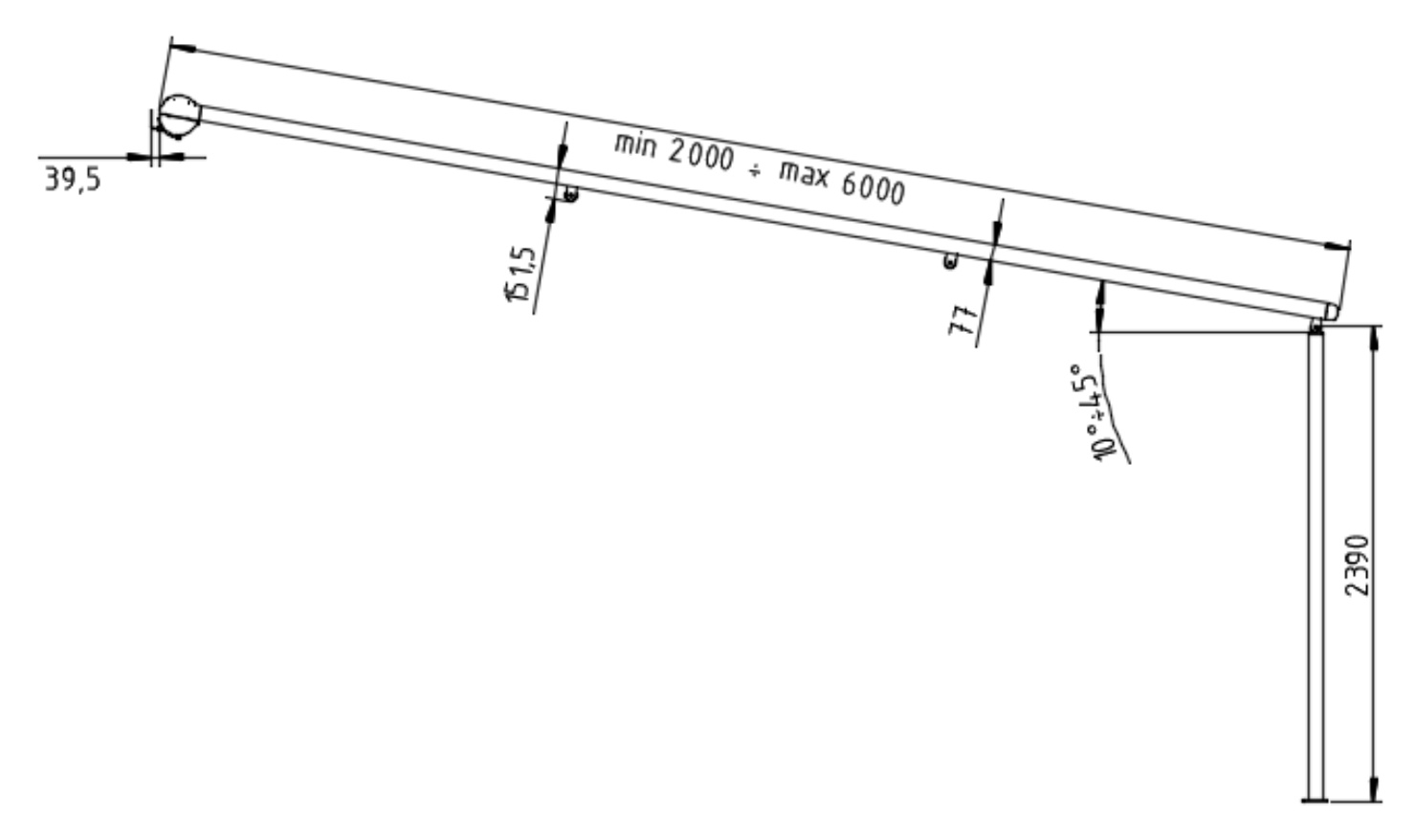

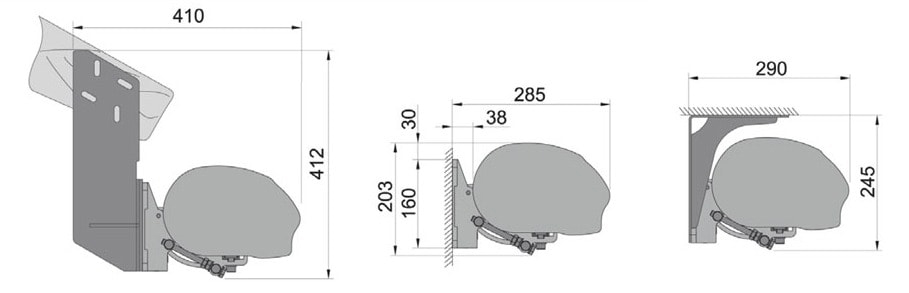

Dimensionnement du store de terrasse
Store pare-soleil PREMIUM dans la cassette PALLADIO
Store pare-soleil PREMIUM sans cassette JAMAICA
Store de terrasse SILVER PLUS sans cassette* Toutes les dimensions sont données en millimètres
Auvents verticaux
Stores verticaux Instructions de mesure Fakro VMZ/VMB
Le fonctionnement long et sans problème de la couverture de fenêtre dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que l'ouverture s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Les dessins auxiliaires suivants doivent être strictement respectés.
Nous prenons la mesure à l'extérieur de la fenêtre
- A - LARGEUR C'est la largeur du renfoncement extérieur de la fenêtre.
- B - HAUTEUR C'est la hauteur de l'embrasure extérieure de la fenêtre.
- C1, C2, C3 - LARGEUR DES ÉLÉMENTS DE CADRE VISIBLES
*C1 et C2 sont la largeur des éléments de cadre visibles dans la partie latérale (C1<25mm, ou C2<25mm - MONTAGE IMPOSSIBLE !)
Dimensions détaillées des stores électriques
Cassette 85mm
Cassette 100mm

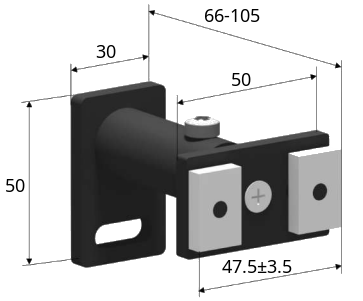

Guide composé
Guide standard*Toutes les dimensions sont données en millimètres
Assurez-vous de sélectionner la bonne taille de cassette dans la fenêtre "Modèle" (cassette de 85 mm ou cassette de 100 mm). Sinon, il ne sera pas possible de produire l'auvent.
Stores de toit VELUX / FAKRO
Instructions de mesure des stores de toit VELUX / FAKRO

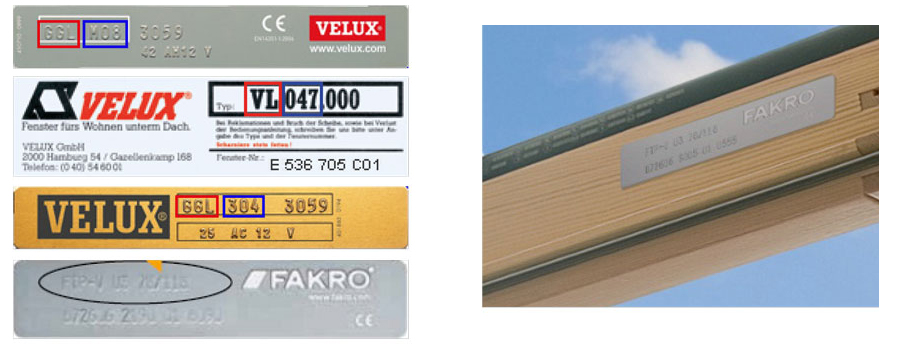

- 1. Lorsque vous ouvrez la fenêtre VELUX / FAKRO dans le coin supérieur droit ou gauche du châssis, vous trouverez une plaque signalétique.
- 2. Les plaques signalétiques diffèrent par leur emplacement et leur apparence selon le modèle de fenêtre. Vérifiez le type et la taille comme indiqué sur le côté.
- 3. Choisissez le type de fenêtre approprié : Exemple FAKRO : 78x118 Exemple VELUX : GGL, MK08
- 4. Si pour une raison quelconque, il n'y a pas de plaque signalétique sur votre fenêtre, mesurez la dimension extérieure du châssis (largeur et hauteur) et contactez notre conseiller qui vous aidera à identifier la taille de la fenêtre.
Stores de façade
Manuel de mesure Stores de façade
Le fonctionnement long et sans problème du volet dépend non seulement de la haute qualité de sa fabrication, mais également de son montage et de son montage corrects. Pour que l'ouverture s'adapte parfaitement, l'emplacement choisi doit être correctement et soigneusement dimensionné.
Il faut absolument suivre les schémas d'aide ci-dessous.
- A - Largeur totale de la persienne de façade
- B - Hauteur totale de la grille de façade

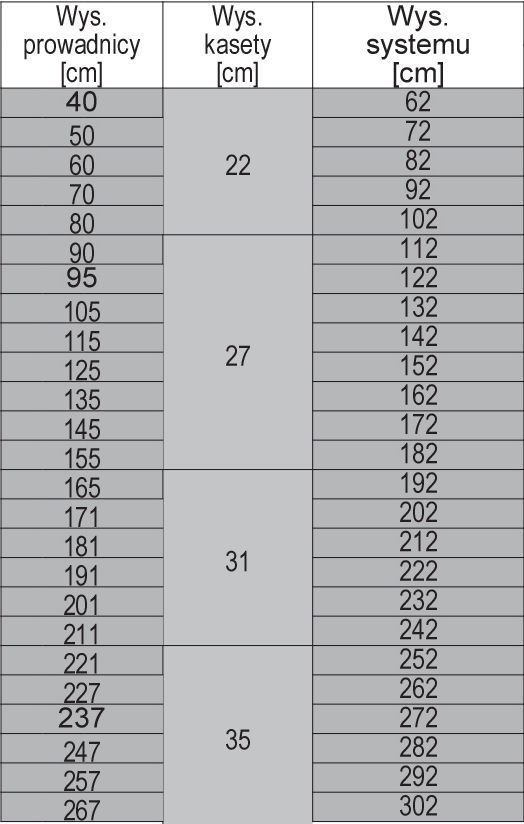

La hauteur B doit être précisée avec la boîte, les dimensions de la boîte doivent être choisies selon le tableau ci-dessous :
Des volets roulants
Volet roulant extérieur fixé au mur
Le volet roulant monté sur la façade avec des guides droits SK, SK + MKT est destiné à la construction d'une ouverture de fenêtre dans les murs extérieurs des bâtiments, utilisés à la fois dans les bâtiments en construction et dans ceux déjà existants.
1. L'embrasure de la fenêtre vue de face
2. Evidement de fenêtre vu de côté
3. L'embrasure de la fenêtre vue du dessus- A - LARGEUR DU CAISSON (Cette dimension doit être saisie dans le champ "largeur" de notre configurateur) C'est la largeur totale du volet roulant avec les coulisses.
- B - HAUTEUR DU VOLET (Cette cote doit être saisie dans le champ "hauteur" de notre configurateur) C'est la hauteur totale du volet roulant, du coffre avec les coulisses
- C - LARGEUR D'ENCASTREMENT DE LA FENÊTRE Si la largeur de l'encastrement n'est pas la même en tous points, il convient de prendre la plus petite dimension d'encastrement.
- D - HAUTEUR DU COFFRET C'est la hauteur du coffre sans les guides, la hauteur dépend de la taille totale du volet roulant, et ses dimensions vont de 139mm à 207mm.
- E - HAUTEUR DE L'ENCASTREMENT DE LA FENÊTRE Si la hauteur de l'encastrement n'est pas la même en tous points, il convient de prendre la plus petite dimension d'encastrement.
- F - LARGEUR DES GUIDES Tous les modèles de guides ont la même largeur de 53 mm.
Le store enrouleur extérieur installé dans l'embrasure de la fenêtre
Le store est monté dans un évidement de fenêtre avec des guides angulaires ou droits. SK, SK + MKT est destiné à une ouverture de fenêtre dans les niches de fenêtre dans les bâtiments en construction et déjà existants.
1. L'embrasure de la fenêtre vue de face
2. Evidement de fenêtre vu de côté- A - LARGEUR D'ENCASTREMENT DE FENÊTRE (Cette dimension est à renseigner dans le champ "largeur" de notre configurateur en tenant compte de la distance Z) Si la largeur d'encastrement n'est pas la même en tout point, il convient de prendre la plus petite dimension d'encastrement.
- B - HAUTEUR D'ENCASTREMENT FENÊTRE (Cette dimension est à renseigner dans le champ "hauteur" de notre configurateur) Si la hauteur d'encastrement n'est pas la même en tout point, il convient de prendre la plus petite dimension d'encastrement.
- C - PROFONDEUR DE L'ENCASTREMENT DE LA FENÊTRE La profondeur de l'encastrement de la fenêtre est la dimension à prendre en compte lors du choix de la taille de la boîte, les dimensions des boîtes vont de 139mm à 207mm voir le tableau ci-dessous "dimensions des boîtes"
- D - HAUTEUR DU COFFRET C'est la hauteur du coffre sans guides, la hauteur dépend de la taille totale du volet roulant et ses dimensions vont de 139mm - 207mm, voir le tableau ci-dessous "dimensions du coffre"
- E - LARGEUR DES GUIDES Tous les modèles de guides ont la même largeur de 53 mm.
- Z - DISTANCE C'est la distance qu'il faut soustraire à la largeur de l'embrasure de la fenêtre pour installer librement le store. Nous soustrayons 2 mm de chaque côté pour un total de 4 mm à la largeur de l'évidement.

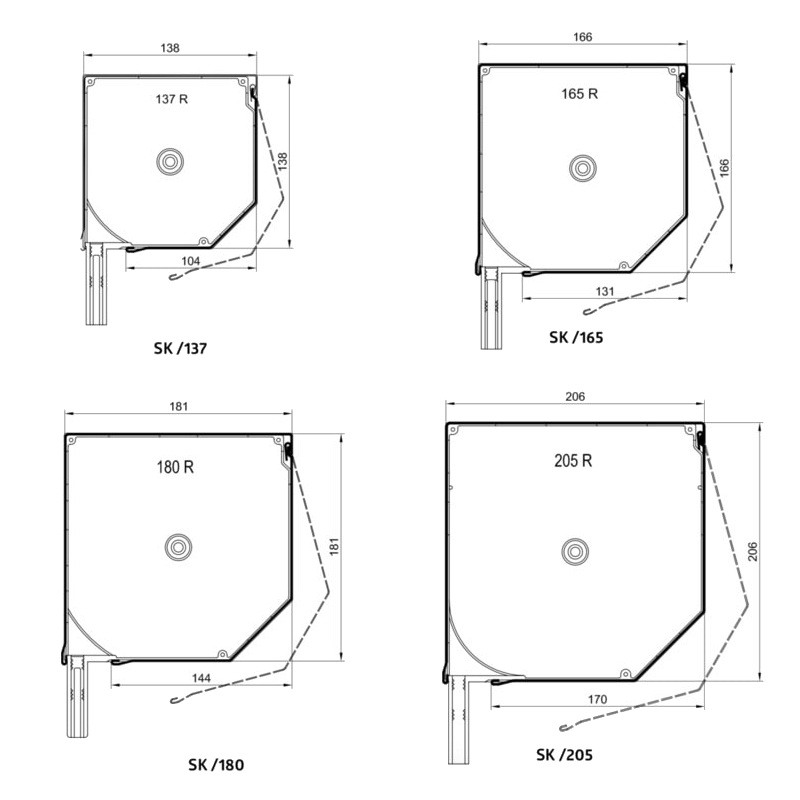

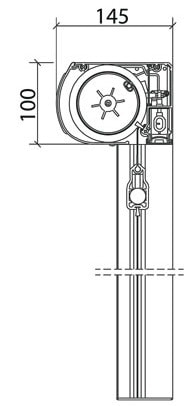

Boîtes et couvercles latéraux
Dimensions maximales des boîtes
| HAUTEUR TOTALE DU VOLET POUR LE PROFIL PA39 | |||||
|---|---|---|---|---|---|
| Type de boîte | La hauteur de la boîte | La largeur de la boîte | Rouleau SK | Rouleau SK avec moteur | Rouleau SK + MKT |
| 137 | 139mm | 137mm | à 1560mm | à 1440mm | - |
| 165 | 167mm | 165mm | à 2390mm | à 2280mm | à 1500mm |
| 180 | 183mm | 180mm | à 2950mm | à 2790mm | à 2300mm |
| 205 | 207mm | 205mm | à 4320mm | à 4050mm | à 2400mm |
*MKT - moustiquaire
Stores de véranda
stores extérieurs SCREEN

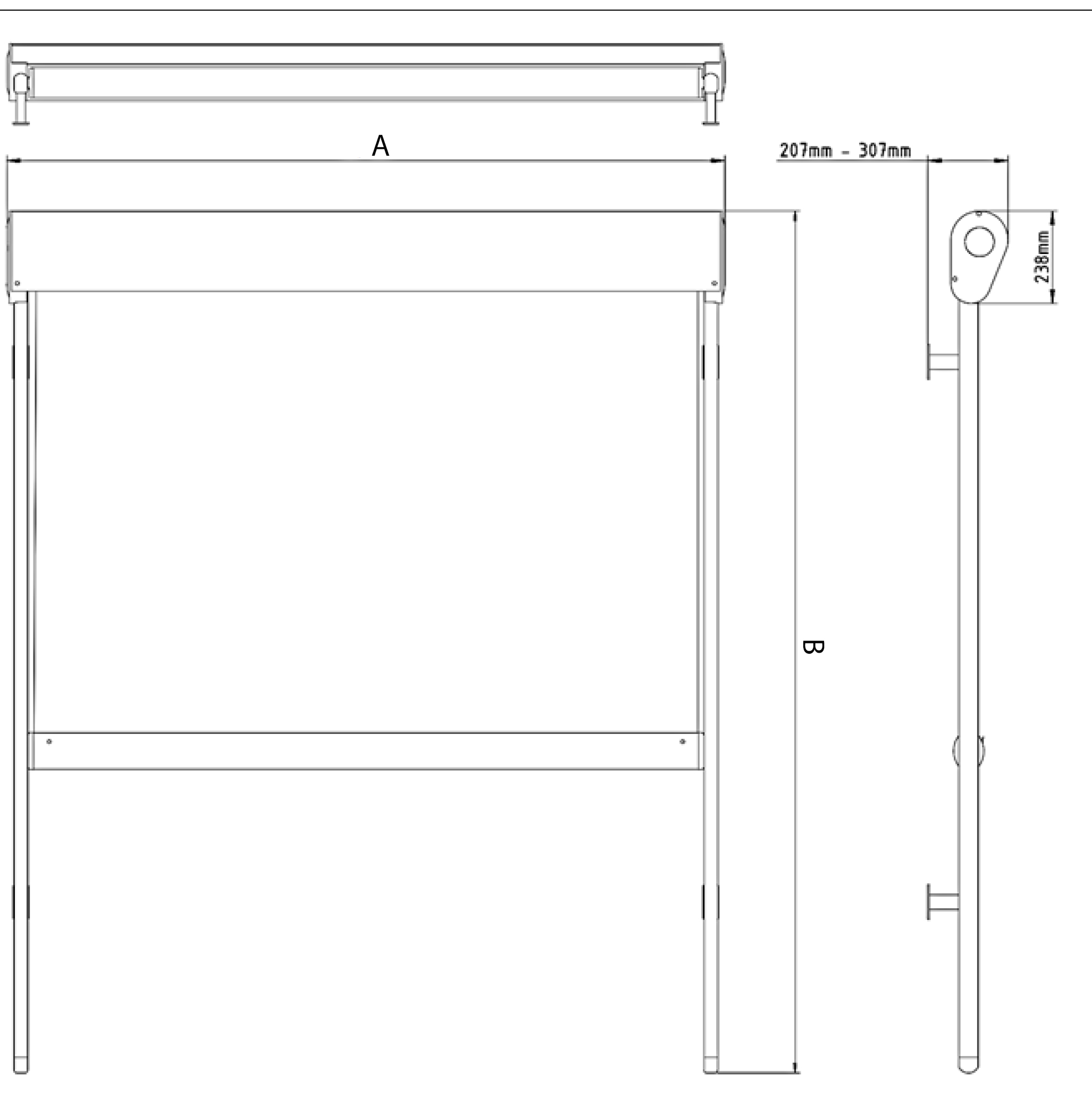

Instructions de mesure Roller Screen Externe STANDARD
Le fonctionnement long et sans problème de l'ouverture de fenêtre dépend non seulement de la haute qualité de son exécution, mais également de son ajustement et de son montage corrects. Pour que l'ouverture s'adapte parfaitement, l'endroit choisi doit être correctement et soigneusement dimensionné.
Portez strictement suivre le dessin ci-dessous dans l'auxiliaire.
- A - LARGE C'est la largeur de la fenêtre extérieure.
- B - HAUT Il s'agit de la hauteur de la fenêtre extérieure.
- C1, C2, C3 - ÉLÉMENTS À LARGE VISIBILITÉ DANS L'ÉQUIPEMENT
* C1 et C2 est la largeur des éléments visibles du cadre dans la partie latérale.

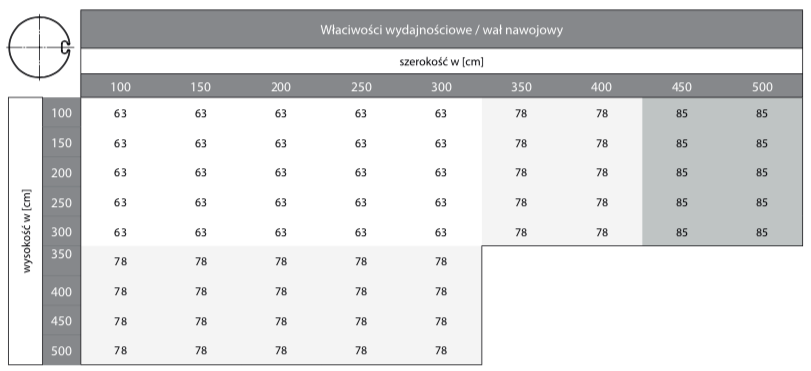

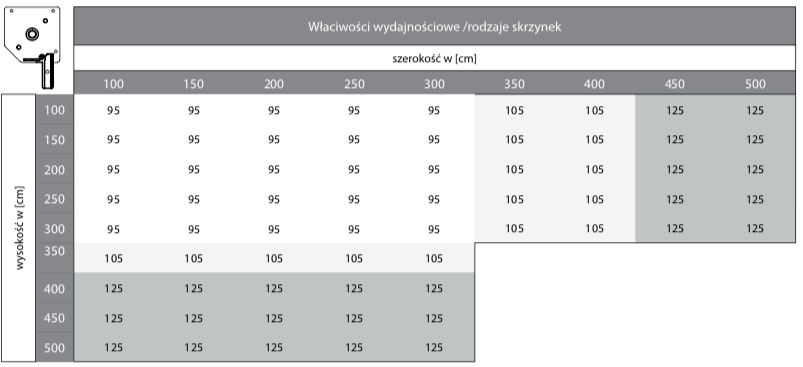

Données techniques
| Caractéristiques de performance du système | |
|---|---|
| Dimensions du système [mm] | Propriétés du système |
| Hauteur de la boîte aux lettres : 95/105/125 | Résistance au vent [km/h] : 145 |
| Surface [m2] : 9/12/15 | Réduction du rayonnement solaire [%] : 75 |
| Filtrage des rayons UV [%] : 8 | |

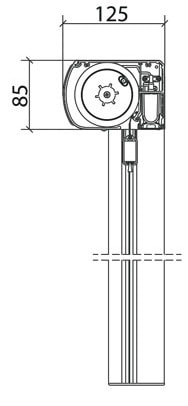

AMHE - Poitrine 95
Boitier 95 - 45°
Boitier 95 - 90°
Guide unique
Rail inférieurAMHE - Poitrine 105
Poitrine 105 - 45°
Poitrine 105 - 90°
Guide en deux parties
Rail inférieurAMHE - Poitrine 125
Poitrine 125 - 45°
Poitrine 125 - 90°
Guide en deux parties
Rail inférieurMoustiquaires
Stores de balcon
Des rideaux

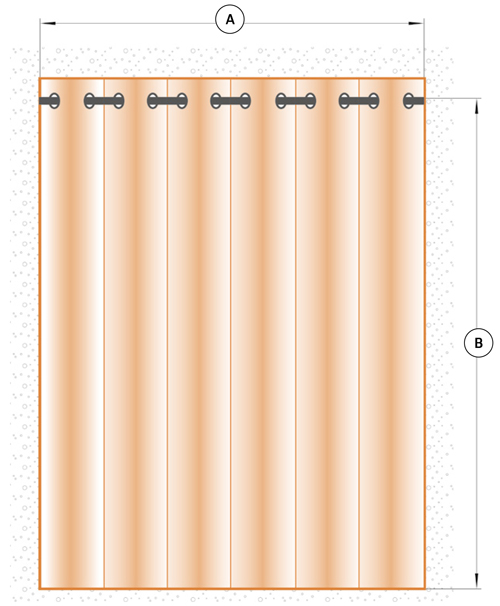

Manuel de mesure Le voile dans les anneaux
Pour que le rideau s'adapte parfaitement, l'endroit choisi doit être correctement et soigneusement dimensionné.
Il faut absolument suivre les schémas d'aide ci-dessous.
Le voile dans les anneaux
- A - LARGEUR La largeur de la tringle à rideau = la largeur du tissu froissé
- B - HAUTEUR La distance entre le bord supérieur de la tringle à rideau et le sol ou le rebord de la fenêtre en ajoutant 2 cm au-dessus du cercle, ou ajouter 15 à 20 cm si vous voulez que le rideau repose sur le sol.
- Diamètre de l'anneau 4 cm.
- Bande de renfort 10 cm.
- Les couleurs des anneaux : argent doré
- Rassemblement 1 : 2
* Toutes les dimensions sont données en millimètres
Rideau électrique KNALL
La dimension A est la longueur totale du système depuis le moteur inclus jusqu'à l'extrémité du rideau.
Si une ligne droite dans n'importe quelle dimension dépasse 2,4 m, elle sera divisée en 2 parties égales, le connecteur est inclus dans l'ensemble.
