Stores plissésInstructions de mesure (2SCK)

Le bon fonctionnement et la longévité du store dépendent non seulement de la qualité de sa fabrication, mais aussi de son ajustement et de son montage corrects. Pour une adaptation parfaite à l'ouverture, l'emplacement choisi doit être correctement dimensionné.
Les schémas auxiliaires suivants doivent être strictement respectés.

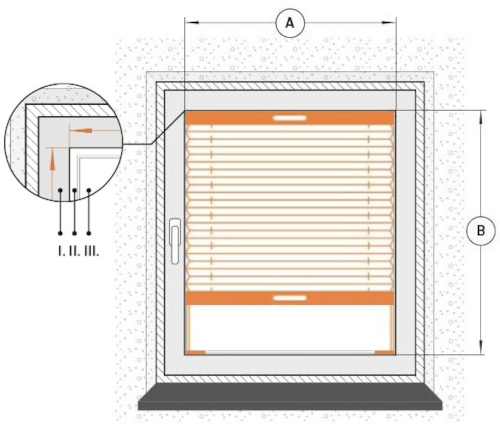

Montage entre les parcloses
Montage entre les parcloses
  • A - LARGEURIl s'agit de la largeur de la zone visible de la vitre.
  • B - HAUTEURIl s'agit de la hauteur de la zone visible de la vitre.
  • I - Cadre de fenêtre
  • II - Perle de glaçure
  • III - Verre

Le store plissé fonctionne à l'intérieur de la vitre, entre les parcloses. (Lors de la prise de mesures, effectuez-la sans les joints ; mesurez uniquement la vitre !) Ceci permettra au store plissé de fonctionner correctement et sans à-coups.

Le montage entre les parcloses s'applique aux types de stores plissés suivants : 2SCK.

Montage sur perles de vitrification
Montage sur perles de vitrification
  • A - LARGEURIl s'agit de la largeur du verre, parcloses comprises.
  • B - HAUTEURIl s'agit de la hauteur du verre, y compris les billes de glaçure.
  • I - Cadre de fenêtre
  • II - Perle de glaçure
  • III - Verre

*Lors de la prise de mesures, assurez-vous que le store plissé ne gêne pas la poignée de la fenêtre.

Le montage sur parcloses s'applique aux types de stores plissés suivants : 2SCK.

Montage non invasif sur le châssis de la fenêtre
Montage non invasif sur le châssis de la fenêtre
  • A - LARGEURIl s'agit de la largeur du verre, parcloses comprises.
  • B - HAUTEURVoici la hauteur du châssis de la fenêtre.
  • I - Cadre de fenêtre
  • II - Perle de glaçure
  • III - Verre

*Lors de la prise de mesures, assurez-vous que le store plissé ne gêne pas la poignée de la fenêtre.

Le montage non invasif sur le châssis de la fenêtre s'applique aux types de stores plissés suivants : 2SCK, 1SCOW, 2SCOW.

*Toutes les dimensions sont données en millimètres.
